印刷台

ホールド式刷台

ホールド式刷台

手刷台の原点ともいえる永遠のベストセラー

Model-Code 刷台サイズ
全判 1020×1420mm
1号 770×1080mm
2号 560×770mm
3号 410×560mm

スクリーンホルダー

スクリーンホルダー

前後、左右の微調整、版と印刷物の平衡度調整が簡単にできます。
厚さの異なる印刷物へのセット変えが容易に行えます。
版の上下調整が楽にできます。

薄物用 高さ100mmまで調整可能
厚物用 高さ300mmまで調整可能

WHT

WHT

卓上式の刷台でバキューム付、バキューム無が選べる。
ダブルテーブル式位置合せ機構の採用で位置合わせが簡単確実。
吸着の入切は枠の開閉に連動。
テーブル表面はデコラ合板。

機種 2号 3号
最大吸着寸法 460×670mm 310×460mm
テーブル寸法 560×770mm 410×560mm
テーブル調整範囲 ±6mm(ロック付)
オフコンタクト調整範囲 0-30mm
電源 100V 200W
重量(本体+ポンプ) 23+17kg 14+17kg

※バキューム付、バキューム無が選べます。

WHTリフト

WHTリフト

ダブルテーブル式位置合せ機構の付いた厚物用手刷機。
被印刷物の高さ130mmまでの厚物用(バキューム無し)。
高さ調節は左右のハンドルで簡単に版枠の上下移動が行える。
ダブルテーブル式位置合せ機構の採用で位置合わせが簡単確実。
テーブル表面はデコラ合板。

機種 2号 3号
テーブル寸法 560×770mm 410×560mm
版枠最大寸法 600×770mm 450×560mm
高さ調節 0~130mm
ハンドル1回転の高さ 1.5mm
テーブル微調整範囲 ±6mm(X,Y1,Y2)
本体寸法※ 910×820×H330mm 760×610×H330mm
本体重量 27kg 18kg

写真のブリッジホルダーは別売りです。
ブリッジホルダーには有効高さ調節が80mmと130mmがあります。
※バランサーを含む

WHTメタル

WHTメタル

堅牢で最高級仕様の刷台。
機能性ペーストの印刷用メタルマスクにも対応。
バキューム付きステンレス製テーブル。
正確な位置合わせと完全なロック機構。
版枠バランサーで鋳物枠も軽快に開閉。
枠ホルダースライダーで小さい枠でもテーブルセンターで印刷可能。

テーブル寸法 410×560mm
バキューム面積 310×460mm
版枠最大寸法 450×560mm
オフコンタクト量 0~25mm
テーブル微調整範囲 ±6mm(X,Y1,Y2)
電源 100V 200W
本体寸法 660×700×240mm
重量(本体+ポンプ) 36kg+17kg

WHTラボ

WHTラボ

実験室でのテスト、データ出し用。
場所を取らずに本格印刷。
320mm角の鋳物枠にも使用可能。
バキューム吸着付きアルマイトテーブル。
ロック付きダブルテーブル式位置合わせ機構。

テーブル寸法 290×260mm
版の上下 0~15mm
微調整範囲 ±6mm(X、Y1、Y2)
本体寸法 330×483×152mm
吸着面積 150×150mm
電源 100V 80W
重量(本体+ポンプ) 12+8kg

MHT・ハンダー

MHT・ハンダー

実装用クリームハンダの手刷機ならこれ1台ですべてをカバーできます!

  • 最大250×330mmから最小30×40mmまでの裏面実装ずみ基板まで、大部分の基板が印刷できます。
  • 基板の印刷位置合せは端面合せ、レジストピン合せのいずれも可能です。
  • 印刷テーブルにダブルテーブルを使用し、版との整合が非常に簡単で、確実に行なえるようになりました。

モノカラープリンターM

モノカラープリンターM

趣味からプロまで、Tシャツ印刷はこれ!
堅牢なモノカラー用プロ仕様の刷台。
版の前後位置が調節可能。
テーブルはデコラ合板製、シャツ形状。

テーブル寸法 42×52cm
推奨枠サイズ 46×61cm
本体寸法 78×42cm
重量 13.5kg

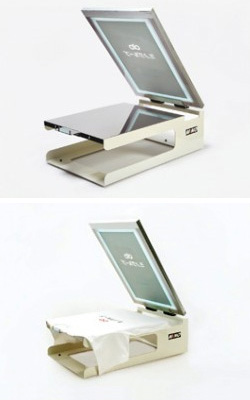

ホビーT

ホビーT

私だけのオリジナルTシャツ、作っちゃいます!
趣味でも使える超安価な刷台。
多色用パネルを装備可(パネルは別売)。
テーブル上面はステンレス製。

テーブル寸法 42×52+5(ピン)cm
推奨枠サイズ 46×61cm
本体寸法 78×42cm
重量 16.6kg

ホビーT-4

ホビーT-4

プロのパフォーマンスを趣味の分野でも味わえる!

趣味用Tシャツプリンター4色機!

このたび、多くのご要望にお応えし、趣味や小ロットのTシャツ印刷用に、4色機を発売いたしました。
カラー分解や、多色印刷がすばやくできる印刷機となっています。

本機、ホビーT4は簡易的な4色機でありながら基本的な要素を満足し、使いやすくするための特長をあわせもった安価な印刷台です。

テーブル寸法 42×52cm
推奨枠サイズ 46×61cm
本体寸法 115×118×68cm
枠取付時占有面積 126×130cm
重量 48kg

※推奨サイズは最大枠寸法でもあります。
※各種印刷台の写真に掲載の版、Tシャツ、スキージは付属していません。

HPT

HPT

手刷りだからこそ こだわりたい。
ステンレス製ダブルテーブル式位置合わせ付の本格的バキューム刷台。
校正刷りから量産までこなします。

  • 立ち作業に合わせた作業面高さ、機能美あふれる美しいデザイン
  • 静かで強力なバキューム吸着装置
  • 作業が簡単なダブルテーブル式位置合わせ装置
  • 移動の楽なキャスター付き
  • テーブル表面のステンレス製など堅牢な構造
機種 B-3 B-2 B-1
テーブル寸法 53×80cm 80×97cm 97×130cm
バキューム寸法 43×69cm 69×88cm 88×120cm
機械寸法 74×87×87cm 101×104×87cm 118×137×87cm
重量 90kg 110kg 130kg
テーブル高さ 80cm
版の上下 0~50mm
微調整範囲 ±10mm
電源 100V 単相 400W 200V 3相 400W

JPT

JPT

ベタ刷りも美しく仕上がる。
JPTはワンマンスキージを取り付けて大きな面積の印刷に使用する吸着装置の付いた刷り台です。

  • ダブルテーブル位置合わせ付き(JPT-W)と位置合わせのないシングルテーブル(JPT-S)
  • テーブル表面はステンレス
  • 枠開閉に連動する強力吸着装置
  • 枠保持用JPTホルダー2個付属(JTP-S、JPT-W80110は80タイプ、その他は150タイプ)
  • ワンマンスキージ取付け可能(別売)
  • 吸着切り替えをフットペダル式吸着切り替え(オプション)
  • 版枠の縦位置開閉式(オプション)
機種 吸着面積 テーブル寸法 電源 対応ワンマンスキージ
JPT-W 80110 80×110cm 110×165cm 200V 3相 0.75kW OS-N B1(別売)
JPT-W 100200 100×200cm 120×240cm 200V 3相 1.5kW OS-N 3×6(別売)
JPT-W 120240 120×240cm 140×300cm 200V 3相 1.5kW OS-HD(別売)
JPT-S 80110 80×110cm 110×165cm 200V 3相 0.75kW OS-N B1(別売)
JPT-S 100200 100×200cm 120×240cm 200V 3相 1.5kW OS-N 3×6(別売)
JPT-S 120240 120×240cm 140×300cm 200V 3相 1.5kW OS-HD(別売)

本体サイズはテーブル寸法の(短辺+30cm)×長辺×高さ80cm
※ワンマンスキージを取り付けた場合の最大印刷面積は、ワンマンスキージの最大印刷面積になります。

ワンマンスキージ

ワンマンスキージ

一人で大判印刷
大型印刷が1人で出来るスキージ、JPTとの組合わせが最適。

  • 大面積の印刷が一人でできる
  • JPTと組み合わせでベタ印刷もキレイに刷れる
  • 三六版まではOS-Nを、それ以上はOS-HDの2種類
  • 別売でサイドキック(枠開時の保持金具)、JPTホルダー(150、80)、ワンマン用スキージを用意
機種 OS-N B1 OS-N 3×6 OS-HDTV
印刷面積 80×110cm 90×185cm 120×240cm
スキージ長 90cm 100cm 130cm
レール長 160cm 235cm 300cm
ハンドル長 200cm
