ミノパワーテンショナーMPTシリーズ

ミノパワーテンショナーMPTシリーズ

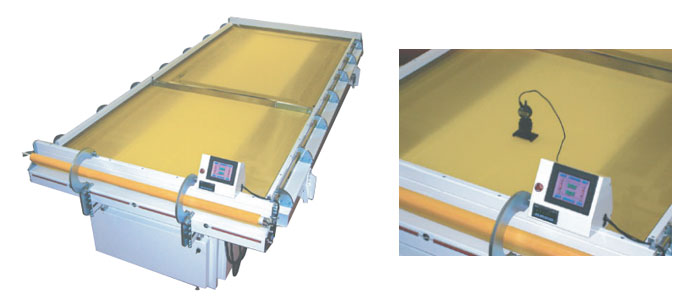

タッチ操作、集中クリップ、紗張機のイメージを一掃した最新鋭機。

ミノパワーテンショナーMPTシリーズ

特徴

■集中クリップ

既存の常識を打ち破った下部エアーシリンダーより集中制御のクリップ方式。
邪魔な突起物がなく安全操作。

■クリップラバー

クリップラバーの継目を20°斜めにカット、スクリーンの目寄りを防止。
ストレッチテンションを一定。

■対応スクリーン

スクリーン幅44~90インチまでアタッチメントなしにスイッチ操作のみで総てOK。

■スクリーン押え

ステンレス製伸縮自在バーを装備、本体に取付自由に脱着ができて二次的な設備は不要。

■丈夫でスマート

本体はネジレ歪みに強い肉厚角パイプを使用しています。
丈夫で尚かつ作業がしやすいように足元すっきりの安全設計。

■スクリーン

スクリーンのロスを少なくするために、スクリーンをエンドレスで使用、ロスを最小限に抑えています。

■オペレーションタッチパネル

グラフィック表示のオペレーションタッチパネルで機械の運転操作。
紗張り条件を登録でき簡単操作。

仕様

有効枠サイズ 1,000×2,100~5,000mm
最大機械寸法 2,800×6,160×970(H)mm
スクリーン幅 42インチ~90インチ
スクリーン長さ 最小挟み込み長さ 5,180mm
最大開口幅 2,300×5,440mm
幅、引長ストローク 2,100mm+200mmポールネジ使用
幅、引長モーター ブレーキ付きギヤードモーター 1.5Kw×1台
長さ、引長ストローク 200mm+200mmポールネジ使用
長さ、引長モーター ブレーキ付きギヤードモーター 200w×2台
上昇テーブル 900~2,100×5,000mm ストローク80mm
上昇モーター ブレーキ付きギヤードモーター 0.75Kw×1台
機械制御 タッチパネル入力 プログラムPLC制御
電源 3相200V 3Kw
