（1）シリコーン系樹脂由来の良好な耐熱性

従来ガラスや金属に使用される印刷インキは、250℃以上の温度では急激な変色や劣化が生じるため高温域では使用出来ませんでした。
R-heat は変性シリコーン樹脂をベースとすることで、250℃×60分の耐熱試験では殆ど変化は見られず、300℃×60分後の色差も⊿E2.0前後（耐熱性ガラス）と高い耐熱性を示します。

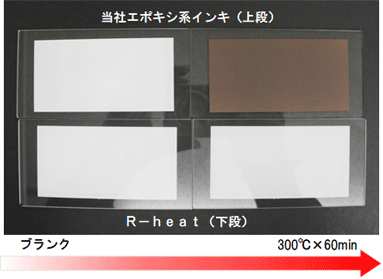

300℃×60min 曝露後の塗膜表面の変化 印刷素材：耐熱ガラス
インキ（白色）	R-heat（レジヒート）	当社エポキシ系インキ
色差（⊿E）	2.1	48.0
光沢保持率	99%	43%

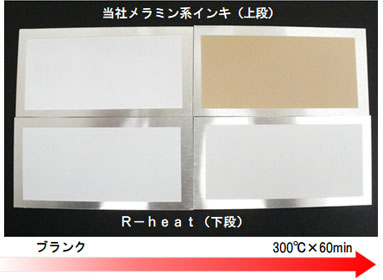

300℃×60min 曝露後の塗膜表面の変化 印刷素材：アルミ板
インキ（白色）	R-heat（レジヒート）	当社メラミン系インキ
色差（⊿E）	3.4	26.2
光沢保持率	98%	45%

（2）高温ばく露後も低下が少ない

完全硬化した塗膜はトルエンやMEKなどの有機溶剤にも良好な耐性を示し、高水準の耐摩耗性と耐溶剤性を得られます。
また、当社テストでは300℃×60分の環境試験後も各試験値の変化が少なく、塗膜性能を維持しています。

試験項目	試験条件	結果
		ブランク	300℃×60min
耐摩耗性	500g荷重 ガーゼラビング往復回数	100回以上	100回以上
耐トルエン性	500g荷重 トルエンラビング往復回数	100回以上	100回以上
耐水性	水道水中168時間浸漬	100/100	100/100
鉛筆硬度	三菱鉛筆（ユニ）	3H	4H

（3）耐熱性バインダーへの適用

R-heat はスクリーン印刷適性を有した耐熱性バインダーとしても使用出来ます。
R-heat の透明色に無機フィラーを混合することで、耐熱性を付与した機能性ペーストを容易に製造することが可能です。

また、R-heat はあらかじめシリコーン樹脂を変性していますので、塗膜の脆さや密着力不足などのシリコーンレジンの欠点の解消に費やす時間を短縮し、製造段階においても変性工程を省略することが可能です。
